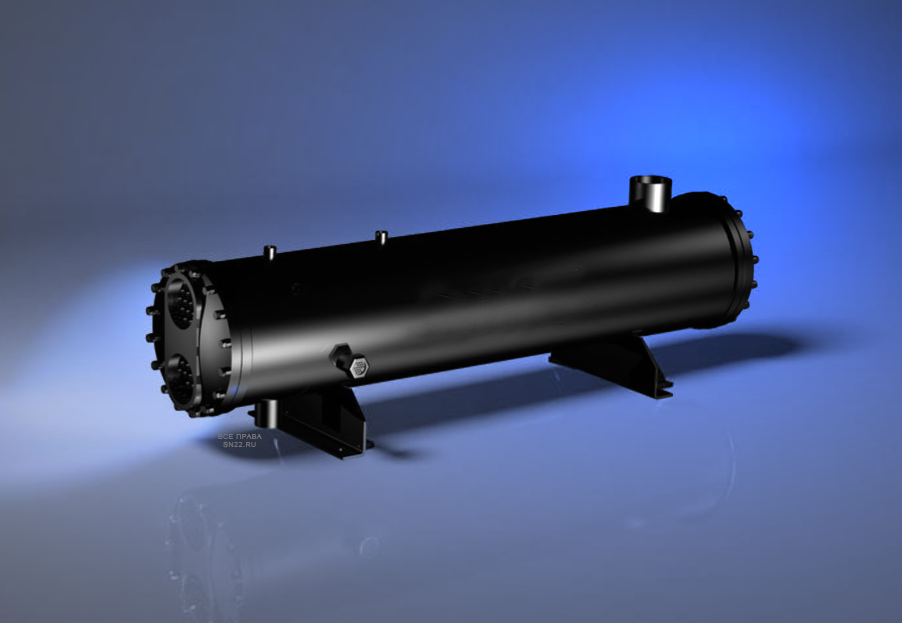

Кожухотрубный холодильник

Кожухотрубный холодильник — промышленный теплообменник для отвода тепла от жидких и газообразных сред. Выдерживает высокие давления/температуры, подходит для агрессивных сред и удобен в сервисе при правильном подборе материалов.

Добавь сюда фото или видео

Устройство и принцип

Конструкция включает кожух и трубный пучок, закреплённый в трубных решётках. Одна среда движется внутри труб, другая — в межтрубном пространстве. Перегородки в кожухе формируют поперечное обтекание, повышая коэффициент теплопередачи U, но увеличивая потери давления ΔP — шаг и вырез перегородок выбирают по компромиссу «U/ΔP».

Сферы применения

• Охлаждение масел, рассолов и технологических растворов (энергетика, пищевка).
• Конденсаторы/холодильники в холодильных установках, чиллерах, вакуумных системах.
• Судовые охладители, системы опреснения и утилизации тепла.
• Компрессорные станции: послепрохладители газа, маслохладители.

Преимущества

• Работа при высоких давлениях/температурах, в том числе с агрессивными средами.
• Ремонтопригодность: ревальцовка/замена секций пучка, механическая/химическая чистка.
• Долговечность при корректном выборе материалов и скоростей в каналах.

Быстрый расчёт мощности

Оценка мощности ведётся по уравнению теплопередачи:

Q — мощность (Вт), U — общий коэффициент теплопередачи (Вт/м²·К), A — площадь (м²), ΔT_lm — логарифмическая средняя разность температур (К).

Микро-пример: U = 650 Вт/м²·К, A = 3,2 м², ΔT_lm = 35 К ⇒ Q = 650×3,2×35 ≈ 72,8 кВт.

Материалы и коррозионная стойкость

Подбор материалов зависит от коррозионности, температуры, абразива и ресурса.

Эксплуатация и сервис

Как выбрать: чек-лист

Сравнение: кожухотрубный холодильник vs пластинчатый ТО

FAQ по кожухотрубным холодильникам
